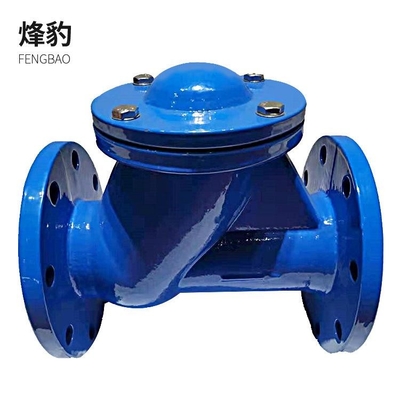

DIN3202-F6 DN300mm Pn10 dúctiles arrabio la válvula de Gray Non Return Swing Check con el extremo del reborde

descripción de producto

1. Válvula de control de oscilación: El disco de la válvula de control de oscilación disco-se forma y gira alrededor del eje del paso del asiento de válvula. Porque el paso en la válvula se aerodinamiza, la resistencia del flujo es más pequeña que la de la válvula de control de elevación. Es conveniente para las ocasiones de gran diámetro con tarifa del flujo bajo y los cambios infrecuentes en flujo, pero no es conveniente para el flujo pulsátil, y su funcionamiento de aislamiento no es tan bueno como el del tipo de elevación. La válvula de control de oscilación se divide en tres tipos: tipo del solo-lóbulo, tipo del doble-lóbulo y tipo del multi-lóbulo. Estas tres formas se dividen principalmente según el diámetro de la válvula.
Válvula de control reservada
Válvula de control reservada
2. válvula de control de elevación: una válvula de control cuyo disco resbala a lo largo de la línea central vertical del cuerpo de válvula. Las válvulas de control de elevación se pueden instalar solamente en tuberías horizontales. Para las válvulas de control de diámetro bajo de alta presión, el disco se puede hacer de bolas. La forma del cuerpo de válvula de la válvula de control de elevación es lo mismo que la de la válvula de globo (puede ser utilizada en común con la válvula de globo), así que su coeficiente de resistencia flúido es más grande. Su estructura es similar a la válvula de globo, y el cuerpo y el disco de válvula son lo mismo que la válvula de globo. La parte superior del disco de la válvula y la parte más inferior del capo se trabajan a máquina con las mangas de la guía. La guía del disco de la válvula se puede aumentar y bajar libremente en la guía de la guía de la válvula. Cuando fluye el medio rio abajo, el disco de la válvula es abierto por el empuje del medio. Baja verticalmente en el asiento de válvula para prevenir la corriente contraria del medio. La dirección de los canales medios de la entrada y del mercado de la válvula de control continua de elevación es perpendicular a la dirección del canal del asiento de válvula; la válvula de control vertical de elevación tiene la misma dirección de los canales medios de la entrada y del mercado como el canal del asiento de válvula, y su resistencia del flujo es más pequeña que la del tipo continuo.
3. válvula de control del disco: una válvula de control en la cual el disco gira alrededor del eje del perno en el asiento de válvula. La válvula de control del disco tiene una estructura simple y se puede instalar solamente en tuberías horizontales con funcionamiento de aislamiento pobre.
4. válvula de control de la tubería: una válvula en la cual las diapositivas del disco de la válvula a lo largo de la línea central del cuerpo de válvula. La válvula de control de la tubería es una nueva válvula. Es pequeña de tamaño, luz en peso y bueno en tecnología de proceso. Es una de las direcciones del desarrollo de la válvula de control. Sin embargo, el coeficiente de resistencia flúido es levemente más grande que el de la válvula de control de oscilación.
5. válvula de control de la compresión: Esta clase de válvula se utiliza como válvula para el atajo del agua y del vapor de alimentación de la caldera. Tiene la función completa de la válvula de la válvula y de globo de control de elevación o de la válvula de ángulo.
Además, hay algunas válvulas de control que no son convenientes para la instalación del mercado de la bomba, tal como válvula de pie, tipo de la primavera, tipo de Y, etc.


Material:
